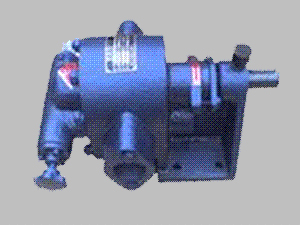

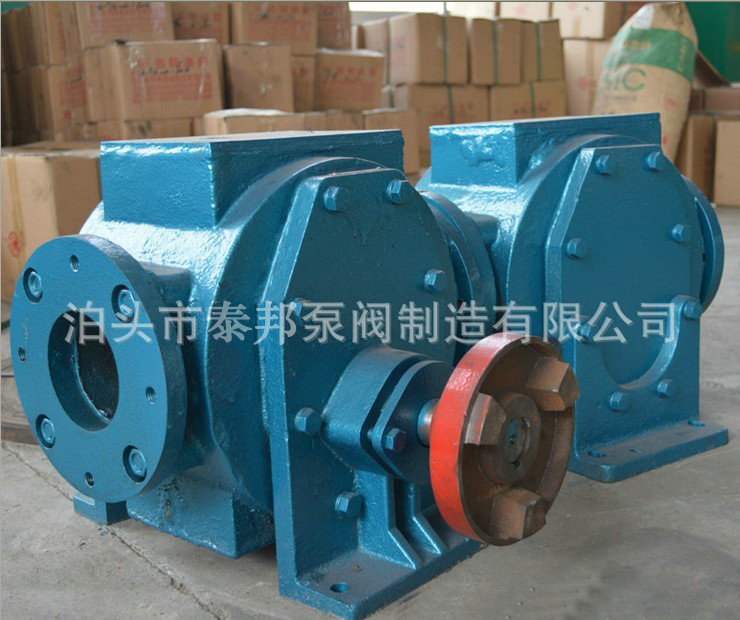

鑄鋼保溫瀝青泵
保溫瀝青泵適用于輸送介質溫度350℃，材質為鑄鋼，粘度不大于40mm2/s,不含固體顆粒的瀝青、石臘等各類在常溫下有凝固性以及高寒地區室外安裝和工藝過程中要求保溫的場合?？赏ㄈ雽嵊?、熱水、蒸氣等對輸送介質進行加熱和保溫。
二、工作原理
保溫瀝青泵的泵體中裝有一對回轉齒輪，一個主動，一個被動，依靠?jì)升X輪的相互嚙合將泵內的整個工作腔分成兩個獨立部分（圖一），A為吸油腔，B為排油腔。泵運轉時，主動齒輪帶動被動齒輪旋轉，當齒輪從嚙合到脫開時，在吸入側（A）就形成局部直空，液體在大氣壓的作用下被吸入泵內，被吸入泵的液體充滿齒輪的各個齒谷而被帶到排油側（B），齒輪進入嚙合時液體被擠出，形成高壓液體經泵的排出口排出泵外。當齒輪不斷地旋轉，A、B兩側就不斷的吸油和排油。
三、保溫瀝青泵的結構
1)保溫瀝青泵主要有泵體、保溫夾層、齒輪、前后蓋以及軸端密封裝置等主要零部件組成。泵體和保溫夾層等與高溫介質接觸部分的零部件材料均采用Ⅱ類，即：鑄造碳素結構制造。齒輪、軸承套、主被動軸等均采用碳素結構鋼并經熱處理具有較高的強度和耐磨性能。 2)保溫瀝青泵的軸端密封采用多級回流式耐高溫填料密封，密封性能可靠。
3)保溫瀝青泵的進出油口和加熱管進出油口，均采用標準法蘭連接（GB/T9116-2000).
4)保溫瀝青泵與電動機采用彈性聯軸器連接，安裝在鑄鐵底盤上。
四、保溫瀝青泵的特點
1)保溫瀝青泵結構簡單緊湊、安裝使用方便。
2)具有良好的自吸性能，每次開泵前不須加入液體，使用特別方便。
3) 加熱管采用標準法蘭連接，密封面連接方便，密封可靠。
4) 保溫瀝青泵的高溫介質過流部位均采用Q235鑄造碳素結構鋼制造，并經壓力試驗，因此泵具有良好的熱態適應性，工作可靠。
五、保溫瀝青泵注意事項
1)保溫瀝青泵安裝后初次開機應檢查以下項目：
①進出管道上的閥門是否開啟；
②泵的轉向是否正確（從電動機方面看泵為順時針?lè )较颍?0、100RCB為逆時針旋轉）；
③注意泵的出口壓力表值是否在所規定的技術規范內；
④注意泵的運動中有無不正常的噪音或過熱現象。
2) 保溫瀝青泵的密封如出現泄漏，請均勻微量壓緊密封壓蓋上的螺栓或螺母，但務必注意不要調的過緊以免劇烈發熱，降低泵軸和密封圈的使用奉命。
3) 保溫瀝青泵輸送介質粘度偏高時會(huì )產行振動、噪音和間斷聲，應及時對介質進行加熱降低粘度，否則會(huì )對泵的軸承造成損壞。
4) 保溫瀝青泵停機后，首先切斷電源，然后關閉排出管道上的閥門，避免造成泵倒轉。本系列鑄鋼瀝青泵,LQB瀝青泵,CLB瀝青泵出廠配置：標配：泵頭、聯軸器
選配：鑄鋼瀝青泵,LQB瀝青泵,CLB瀝青泵、泵座、電動機、過濾器
|
型號
|
口徑mm
|
流量
|
吸入壓力Mpa
|
工作壓力Mpa
|
轉速r/min
|
電動機
|
||
|
L/min
|
m3/h
|
功率KW
|
機座號
|
|||||
|
25BWCB-33/0.6
|
25
|
33
|
0
|
0.6
|
-0.03
|
1000
|
1.5
|
Y100L-6
|
|
25BWCB-50/0.6
|
25
|
50
|
0
|
0.6
|
-0.03
|
1500
|
2.2
|
Y100L-4
|
|
40BWCB-80/0.6
|
40
|
80
|
0
|
0.6
|
-0.03
|
1000
|
4.0
|
132M-6
|
|
40BWCB-125/0.6
|
40
|
125
|
0
|
0.6
|
-0.03
|
1500
|
5.5
|
132S-4
|
|
50BWCB-125/0.6
|
50
|
125
|
0
|
0.6
|
-0.03
|
1000
|
4.0
|
132M-6
|
|
50BWCB-200/0.6
|
50
|
200
|
0
|
0.6
|
-0.03
|
1500
|
5.5
|
132S-4
|
|
80BWCB-300/0.6
|
80
|
300
|
0
|
0.6
|
-0.03
|
1000
|
7.5
|
160M-6
|
|
80BWCB-300/0.4
|
80
|
300
|
0
|
0.4
|
-0.03
|
1000
|
5.5
|
132M-6
|
|
80BWCB-480/0.4
|
80
|
480
|
0
|
0.4
|
-0.03
|
1500
|
7.5
|
132M-4
|
|
80BWCB-480/0.6
|
80
|
480
|
0
|
0.6
|
-0.03
|
1500
|
11
|
160M-4
|
|
100BWCB-630/0.4
|
100
|
630
|
0
|
0.4
|
-0.03
|
1000
|
11
|
160L-6
|
|
100BWCB-960/0.4
|
100
|
960
|
0
|
0.4
|
-0.03
|
1500
|
18.5
|
180M-4
|
